Zuschnitt24 die ZUSCHNITTOPTIMIERUNG ONLINE - VERSCHNITTOPTIMIERUNG ONLINE

bietet eine neue Form der Materialbeschaffung.

"Kalkulieren, planen und arbeiten Sie mit der optimierten Zuschnittliste"
Verschnittoptimierung online von xls[m]-Dateien für Platten- und Längenwerkstoffe

Der Optimierungsvorgang bezieht sich auf den Dateinamen z.B.: <Müller123.xls[m]> kommt als <Müller123_Schnittplan.pdf> und <Müller123_Mengenliste.pdf> wieder zurück. Weitere Zeilen für Materialdaten und Zuschnittsliste (max. 100 Zeilen) können eingefügt, kopiert und bearbeitet werden.




- Material


> Eingabe (max. 30 Zeichen)

- Länge

mm

> Eingabe in mm (1 Kommastelle)

- Breite

mm

> Eingabe in mm (1 Kommastelle)

- Optimierung [S]

S

> homogenes Schnittbild, kurze Zuschnittszeit, ggf. mehr Verschnitt

- Optimierung [V]

V

> Teile mehr verschachtelt, längere Zuschnittszeit

- Struktur [J]

J

> Teile dürfen nicht gedreht werden (Struktur ist Längsrichtung)

- Struktur [N]

N

> Teile dürfen beliebig gedreht werden

- Anschnitt-Platte

mm

z.B.: 5mm Anschnitt um die ganze Platte = 10mm Länge/Breite

- Anschnitt-Profile

mm

z.B.: 5mm Anschnitt am Anfang und Ende = 10mm Länge

- Schnittstärke

mm

z.B.: 4,2mm (1 Kommastelle)

Beachten Sie beim Anlegen von mehreren Größen/Längen:

- Platten und Profile pro Zeile 1 Größe
- bis max. 10 Größen je Plattenwerkstoff oder Profiletyp
- Struktur, Anschnitt und Schnittstärke werden immer nur aus der ersten Material-Zeile übernommen

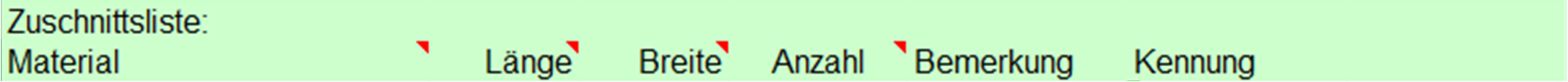

- Material


> wie in den Materialdaten (bitte gleiche Schreibweise)

- Länge

mm

> Eingabe in mm (1 Kommastelle)

- Breite

mm

> Eingabe in mm (1 Kommastelle)

- Anzahl


> Anzahl der benötigten Teile (nur ganze Zahlen)

- Bemerkung


> Teilebezeichnung, wird im Schnittplan gedruckt

- Kennung


> zusätzliche Bezeichnung, wird in der Schnittplan-Liste gedruckt

Hinweis:

- beliebige Reihenfolge von Platten und Profilen
- bei gleichen Material muss nicht in jeder Zeile das Material eingetragen werden
- die Teilenummer im Schnittplan entspricht der Zeilennummer in der Exceldatei

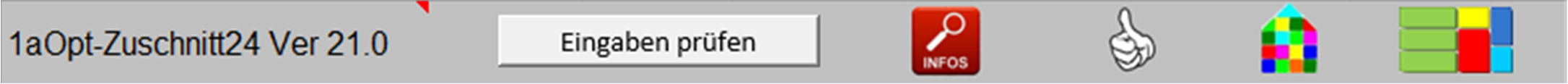

Eingaben prüfen:

Es werden z.B.: das Material, Länge, Breite auf Inhalt und Richtigkeit geprüft.
Das [Eingaben prüfen] ist eine Makro-Funktion und setzt ein xls oder xlsm-Format voraus.

Excel-Datei:
Eine Excel-Datei kann auch im xlsx-Format gesendet werden, systembedingt aber ohne Makro-Funktion. (kein Eingaben prüfen)


 Allgemeine Hinweise zum Bearbeiten und Versenden der Exceldatei:

- fügen Sie bitte auch keine neuen Spalten ein
- Datei im [xls]- oder [xlsm]-Format
- 1 Excel-Datei pro Email
- im Anhang an
verschnittoptimierung@zuschnitt24.com senden
- Für Dateinamen empfehlen wir z.B.: Auftrag.xls[m] oder ähnlich zu verwenden.
- Email über die Email-Adresse zusenden, mit der Sie auch registriert wurden
- die Verschnittoptimierung erfolgt automatisch, es werden daher keine Nachrichten "gelesen"
- für einen Dialog mit uns, verwenden Sie bitte die unten stehende Email-Adresse
